關於91麻豆精品国产精品閥門控製器結構及原理的相關介紹
來源：上海麻豆激情爱爱视频閥門科技有限公司 作者：91麻豆精品国产精品蝶閥球閥執行器廠家 發布時間：2021-10-14 點擊量：852
91麻豆精品国产精品閥門控製器又稱為91麻豆精品国产精品閥門控製箱，簡稱閥門控製箱或閥門控製器，是與91麻豆精品国产精品閥門配套使用的電氣設備，主要由控製電路、工作顯示電路、開度指示電路和主電路四部分組成。用以控製91麻豆精品国产精品閥門的開啟和關閉，可以實現在控製室內遠距離對91麻豆精品国产精品閥門的控製。
一般有：單相閥門控製器和三相閥門控製器。
1、單相閥門控製器是用來控製回轉型閥門91麻豆精品国产精品裝置的儀器，可以通過外接電源的切換實現開、關和中間位置的控製。
2、三相閥門控製器是用來控製閥門三相91麻豆精品国产精品裝置的一種儀器，它可以向三相閥門91麻豆精品国产精品裝置發出開啟和關閉的指令，實現閥的遠距離控製，也可以在現場手動操作。
91麻豆精品国产精品閥門控製器原理：
接通控製器的電源後，電源指示燈亮，現場/遠控指示燈顯綠色，控製器為遠控狀態。當閥門在“全開”位置時，麵板上的“閥開”綠色指示燈亮，在“全關”位置時黃色的“閥關”指示燈亮，在“全開”與“全關”之間位置時，兩個指示燈都不亮。

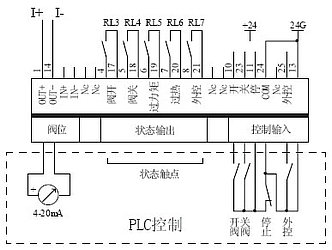

91麻豆精品国产精品閥門控製器原理圖
當91麻豆精品国产精品閥門在開向或關向工作行程中需停止，可按下“停”按鍵。91麻豆精品国产精品閥門在開向或關向工作過程中如出現了“過力矩”情況，91麻豆精品国产精品裝置的凸輪就會觸壓KZK或GZK二個微動開關中的一個，電機隨即停止轉動，並接通了報警電路，麵板上的紅色故障指示燈亮，同時蜂鳴器發出4KHz的報警聲。建議用戶每台控製器配備一台空氣開關。
現場/遠控”按鍵為現場/遠控選擇鍵，釋放為遠控狀態指示燈顯絕色。按下為現場狀態指示燈顯紅色。當選擇控製器為遠控狀態時，控製器麵板上的“開閥”、“關閥”、“停”等按鍵起控製作用。現場91麻豆精品国产精品閥門上的“現場開”、“現場關”按鈕不起作用(用戶在選購91麻豆精品国产精品裝置時，現場控製按鈕為任選件，因此部分用戶的91麻豆精品国产精品裝置可能不具備現場控製功能，但是沒有現場控製功能並不影響控製器的遠控功能)。當選擇控製器為現場狀態時，91麻豆精品国产精品裝置上的“現場開”、“現場關”按鈕起控製作用，控製器麵板的“開閥”、“關閥”、“停”等按鍵不起作用。
按下“開閥”按鍵，電機電源被接通，電機轉動，當91麻豆精品国产精品閥門到達“全開”位置時1GXK微動開關被凸輪觸壓，電機停止轉動，同時2GXK微動開關被另一個凸輪觸壓，指示“閥關”的黃色指示燈亮。
